Guide de connexion des enceintes actives séries DSP19/DSP18/DSP110

1. Présentation du produit

La série DSP19/DSP18/DSP110 est une enceinte active haute performance conçue pour les applications audio professionnelles. Il dispose d'un processeur de signal numérique DSP intégré et d'un module amplificateur à haut rendement, adapté aux salles de conférence, aux spectacles, aux théâtres et à d'autres scénarios.

2. Préparation avant connexion

• Consultez la liste des équipements

Haut-parleurs actifs (DSP19/DSP18/DSP110)

Cordon d'alimentation (standard)

Câble audio (XLR/TRS/TS, à sélectionner en fonction de l'interface)

Table de mixage ou périphérique source audio (tel qu'un ordinateur, un téléphone portable, un lecteur)

• Environnement et placement

Évitez de placer les enceintes près du mur (laissez au moins 20 cm d'espace de dissipation thermique)

Placez les canaux gauche et droit symétriquement pour assurer un champ sonore équilibré

Traitement antichoc : utilisez un support spécial ou un coussinet amortisseur

3. Explication détaillée des étapes de connexion

• Connexion électrique

Utilisez le cordon d'alimentation d'origine et connectez-le à 100-240 V AC

Assurer une alimentation électrique stable (un UPS ou un stabilisateur de tension est recommandé)

Remarque : connectez d'abord tous les câbles audio et allumez en dernier

• Sélection de l'interface d'entrée audio

Étapes de fonctionnement :

Connectez une extrémité du câble audio au port de sortie du périphérique source audio

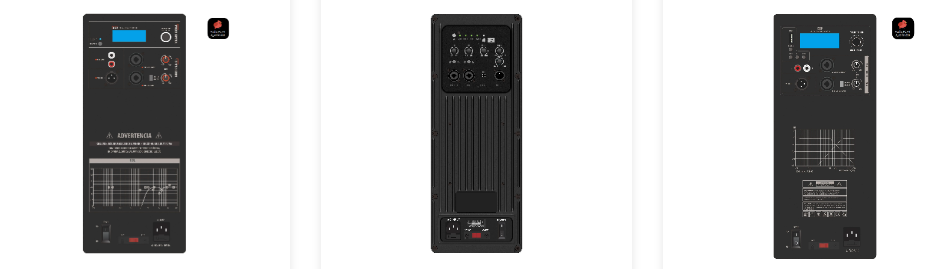

Connectez l'autre extrémité à l'interface INPUT correspondante sur le panneau arrière de l'enceinte.

Serrez le connecteur XLR pour éviter qu'il ne tombe

• Connexion du système multi-enceintes

Mode série (applicable au DSP110) :

Connectez l'enceinte suivante en série via l'interface LINK OUT

Prend en charge jusqu'à 4 connexions en série, avec une distance totale de ≤20 mètres

Mode parallèle :

Utilisez un distributeur audio pour diviser plusieurs signaux

Faites attention à l'adaptation d'impédance pour éviter les surcharges

4. Résolution de problèmes courants

Aucune sortie sonore

Vérifiez si le voyant d'alimentation est allumé

Confirmez que le câble audio n'est pas cassé (vous pouvez utiliser un multimètre pour tester)

Vérifiez les paramètres de sortie du périphérique source audio

Trop de bruit de fond

Utilisez une connexion symétrique (XLR/TRS)

Éloignez-vous des fortes sources d'interférences électromagnétiques (telles que les transformateurs)

Vérifiez si la mise à la terre est bonne

Distorsion basse fréquence

Désactivez la fonction "Bass Boost" de l'enceinte

Assurez-vous que le signal d'entrée n'est pas surchargé (le voyant de crête n'est pas toujours allumé)

5. Sécurité et entretien

• Gestion de la chaleur : Il est recommandé d'arrêter 15 minutes après 4 heures de fonctionnement continu
• Nettoyage et entretien : Nettoyez la poussière sur la grille avec un chiffon doux chaque mois
• Stockage à long terme : débranchez l'alimentation électrique et placez-le dans un environnement sec
