Amplificateur de classe AB expliqué : avantages, inconvénients, efficacité et comment en choisir un

Qu'est-ce qu'un Amplificateur de classe AB ?

La classe AB est une topologie d'amplificateur push-pull linéaire dans laquelle deux transistors de sortie complémentaires conduisent pendant un peu plus de la moitié du cycle du signal. Le chevauchement entre les moitiés positive et négative supprime l'encoche de croisement qui constitue la principale faiblesse du fonctionnement en classe B pure, tandis que le courant de polarisation reste suffisamment faible pour que l'efficacité reste bien supérieure à la classe A. Le résultat est un son analogique propre avec une pénalité thermique très pratique.

Comment fonctionne l'angle de conduction

Pensez à un seul cycle d’onde sinusoïdale audio. Dans un étage de classe A, le transistor de sortie conduit sur 360 degrés. Dans un étage de classe B, le dispositif positif effectue un demi-cycle et le dispositif négatif effectue l'autre, d'environ 180 degrés chacun, ce qui permet d'économiser de la puissance de polarisation mais produit un écart visible lorsque le signal passe par zéro. Un étage de classe AB est polarisé de sorte que chaque appareil conduit entre environ 180 et 220 degrés, en fonction du réglage du courant de repos. Étant donné que les deux appareils restent légèrement actifs au passage à zéro, l'un passe la main à l'autre en douceur. Selon l'aperçu des classes d'amplificateurs de puissance de Wikipédia, les classes AB et D dominent le marché audio depuis au moins 2010, AB étant préféré chaque fois que la distorsion et la linéarité comptent plus que l'efficacité brute.

Pourquoi le point de biais est important

Le courant de repos d'un étage de classe AB est défini par le réseau de polarisation, normalement un multiplicateur VBE ou un transistor de polarisation dédié monté sur le même dissipateur thermique que la paire de sorties. Réglez-le trop bas et la scène dérive vers la classe B, qui est plus froide mais produit une distorsion croisée audible. Réglez-le trop haut et la scène se rapproche de la classe A, avec un son magnifique mais un courant de ralenti élevé qui chauffe le dissipateur thermique même en silence. Un module bien conçu maintient la polarisation stable quelle que soit la température, c'est pourquoi la conception thermique de l'étage de sortie et du dissipateur thermique est indissociable de la classe d'amplificateur.

Classee AB vs Classe A, B et D : les compromis pratiques

Voici le classement qui compte pour une décision d’achat : La classe A est sonorement propre mais inefficace, la classe B est efficace mais trop déformée pour l'audio, la classe D est efficace et compacte mais ajoute des artefacts de commutation, et la classe AB est le compromis qui fonctionne le mieux dans la plus large gamme d'applications de haut-parleurs. Si vous choisissez une classe d'amplificateur pour une nouvelle conception ou une mise à niveau, la classe AB est rarement le mauvais choix en dessous de quelques centaines de watts par canal.

Prenons l’exemple d’un fabricant qui construit une enceinte de sonorisation active de 100 W. L'itinéraire de classe AB nécessite un transformateur plus grand, plus de dissipateur thermique et une armoire plus lourde. La classe D offre le même rendement avec une fraction de la chaleur, mais la qualité du filtrage d'entrée, de la mise à la terre et du filtre de sortie décide désormais du son. Pour les moniteurs de studio et les amplificateurs d'instruments, le choix se porte souvent sur AB car son comportement à la limite de l'écrêtage est plus indulgent et musical.

Lire les compromis pour votre enceinte

Des chiffres d’efficacité sur lesquels vous pouvez planifier

L'efficacité contrôle directement la taille de l'alimentation et la masse du dissipateur thermique. Pour 100 W de puissance continue, un étage de classe A à 25 % d'efficacité dissipe environ 300 W de chaleur, un étage de classe AB à 55 % d'efficacité dissipe environ 82 W et un étage de classe D à 88 % d'efficacité dissipe environ 14 W. C'est pourquoi les amplificateurs de classe AB semblent toujours plus lourds : le métal fait un vrai travail.

Avantages et inconvénients : ce que vous obtenez réellement

Pour la plupart des haut-parleurs amplifiés, des amplificateurs d'instruments et des conceptions hi-fi, La classe AB reste le moyen le plus simple d’obtenir un son naturel sans payer la facture d’ingénierie de la classe D. Les deux vrais coûts sont la chaleur et le poids.

Où la classe AB gagne

• Faible distorsion croisée sans circuit de correction complexe
• Comportement stable face aux charges réactives des haut-parleurs, sans filtre de sortie requis
• Un écrêtage indulgent qui semble moins dur lorsqu'il est poussé en overdrive
• Topologie simple et réparable que la plupart des techniciens de service connaissent bien
• Plancher à faible bruit lorsqu'il est associé à une alimentation par transformateur linéaire

Où la classe AB vous coûte

• Un rendement de 45 à 65 % signifie que 35 à 55 % de la puissance d'entrée devient de la chaleur à des niveaux modérés
• Dissipateurs thermiques plus grands, transformateurs plus lourds et armoires plus grandes
• Une production continue de haut niveau nécessite une gestion thermique et une protection délibérées

Où les amplificateurs de classe AB restent le premier choix

Vous trouvez toujours la classe AB dans les moniteurs de studio professionnels, les enceintes de sonorisation de taille moyenne, les amplificateurs de guitare haut de gamme et de nombreux amplificateurs intégrés domestiques. Son facteur d'amortissement dans les haut-parleurs de graves est généralement supérieur à celui d'une conception moyenne de classe D, ce qui donne un comportement basse fréquence serré et contrôlé. Parce que le son se dégrade progressivement en cas de surcharge, la classe AB est souvent décrite comme plus musicale dans des situations réelles de jeu et de chant.

Pour les concepteurs, travailler avec un étage de puissance connu rend le reste du système prévisible. C'est une des raisons les modules d'amplificateur audio améliorent la qualité sonore des systèmes de haut-parleurs principalement grâce à une linéarité constante et un amortissement stable plutôt que des spécifications flashy. Une question distincte mais tout aussi pratique est comment les modules amplificateurs réagissent aux différentes impédances des haut-parleurs ; Les conceptions de classe AB restent normalement stables à 4 ou 8 ohms si l'alimentation et la protection sont correctement évaluées. Avant de sélectionner un tableau, il est également utile de revoir ce que contient réellement un module audio dans un haut-parleur amplifié , de sorte que l'étage de puissance, l'étage de préampli et les fonctions DSP sont choisis comme un seul système cohérent.

Construire un haut-parleur amplifié autour de la classe AB : faire correspondre le module frontal

Un étage de sortie ne représente que la moitié de l’amplificateur. Le module frontal contrôle le gain, l'égalisation, le mixage et la protection, les fonctions que les utilisateurs touchent réellement. Lorsqu'un étage de classe AB fait partie d'un haut-parleur amplifié, un module fonctionnel analogique constitue souvent la voie la plus directe, car il n'ajoute aucune latence, coûte peu et peut être réglé avec de simples potentiomètres.

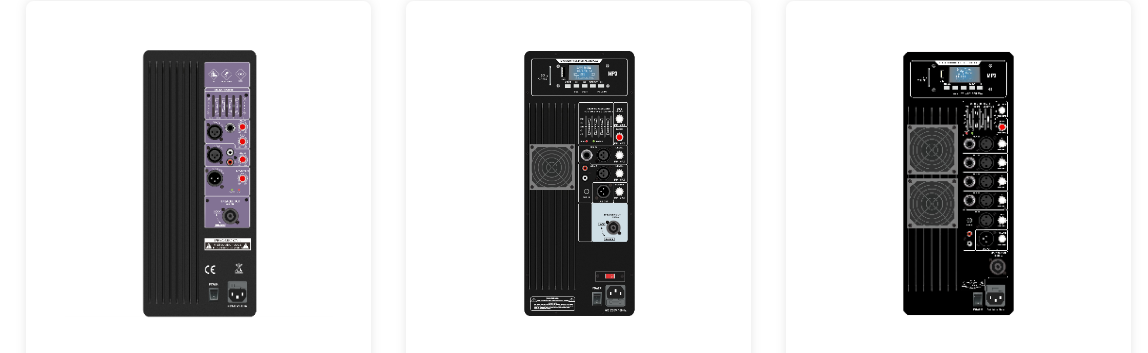

Pour une conception bidirectionnelle ou large bande avec un étage de sortie de classe AB, le Module de contrôle d'égalisation des aigus et des basses pl1 pour amplificateurs de classe AB offre une mise en forme de tonalité simple et une sortie de mixage. Si l'enceinte comprend également une entrée microphone, courante dans les enceintes de sonorisation portables et d'installation, le Module d'entrée micro et ligne symétrique Pl35 avec égaliseur graphique 5 bandes ajoute un conditionnement de canal et un égaliseur musical à 5 bandes. Pour une simple table de mixage amplifiée ou une enceinte colonne, le égaliseur graphique pl3 5 bandes avec module d'effet micro combine l'égalisation et l'écho sur une seule carte compacte.

Vente en gros PL3 : égaliseur graphique 5 bandes et fonction analogique horizontale à effet micro En tant que Chine PL3 : égaliseur graphique à 5 bandes et module fonctionnel analogique horizontal à effet micro pour les fournisseurs et la société d'amplificateurs de classe AB, Zh... Voir le produit →

Vente en gros PL35 : égaliseur graphique 5 bandes à entrée micro et ligne symétrique horizontal En tant que Chine PL35 : module fonctionnel analogique horizontal d'égaliseur graphique à 5 bandes à entrée micro et ligne symétrique pour les fournisseurs d'amplificateurs de classe AB et... Voir le produit →

PL1 en gros: Module fonctionnel analogique horizontal de contrôle d'égalisation des aigus et des basses pour En tant que Chine PL1 : module fonctionnel analogique horizontal de contrôle des aigus et des basses pour les fournisseurs et la société d'amplificateurs de classe AB, Zhenhai Huage p... Voir le produit →

Ces modules sont conçus pour les systèmes amplificateurs de classe AB car ils supposent un étage d'entrée propre et linéaire avec une impédance prévisible. L'étage de puissance, le transformateur et le dissipateur thermique doivent toujours être sélectionnés en fonction de votre niveau de sortie cible et de la taille du boîtier. Pour les produits de plus forte puissance, de nombreux fabricants se tournent vers des étages de puissance de classe H avec des alimentations linéaires lorsqu'ils souhaitent préserver le caractère analogique à un rendement plus élevé, ou vers des modules de classe D avec des alimentations résonantes LLC lorsque le poids et la chaleur sont les facteurs limitants.
