Qu'est-ce qu'un Amplificateur de haut-parleur de classe H
Un amplificateur de haut-parleur de classe H est un type d'amplificateur de puissance audio qui utilise un système de rail d'alimentation à découpage à plusieurs niveaux pour réduire la chaleur perdue et améliorer l'efficacité par rapport aux conceptions traditionnelles de classe AB, tout en évitant les caractéristiques de bruit de commutation associées aux conceptions de classe D. Au lieu de faire fonctionner les transistors de sortie à partir d'un seul rail de tension fixe à tout moment, une conception de classe H commute dynamiquement entre deux ou plusieurs niveaux de tension d'alimentation en fonction de la quantité de signal de sortie dont l'amplificateur a besoin à un moment donné, ce qui maintient la tension aux bornes des dispositifs de sortie plus proche du niveau minimum requis.
Les sections ci-dessous expliquent comment fonctionne ce principe de commutation sur rail, comment la classe H se compare aux autres classes d'amplificateurs, où les améliorations en matière d'efficacité et de gestion de la chaleur entrent en jeu et où les amplificateurs de haut-parleurs de classe H sont couramment utilisés dans les systèmes audio professionnels et installés.
Comment fonctionne l'amplification de classe H
Dans un amplificateur de classe AB conventionnel, l'étage de sortie est alimenté par un rail haute tension fixe dimensionné pour gérer la demande de signal de pointe. Cela signifie que lors de passages plus silencieux, lorsque seule une petite quantité de tension de sortie est réellement nécessaire, la différence de tension excessive entre le rail et le signal de sortie est dissipée sous forme de chaleur à travers les transistors de sortie. Une conception de classe H résout ce problème en fournissant deux rails de tension ou plus, généralement un rail inférieur pour les niveaux de signal quotidiens et un ou plusieurs rails supérieurs réservés aux crêtes, puis en commutant l'étage de sortie sur un rail supérieur uniquement lorsque le signal l'exige réellement.
Séquence opérationnelle de base
- Le signal est surveillé en permanence par un circuit de commande de commutation de rail
- L'étage de sortie tire du rail basse tension pendant les niveaux de signal typiques
- Le circuit passe à un rail à tension plus élevée uniquement lorsque le signal approche des niveaux de crête
- L'étage de sortie revient au rail bas une fois la demande de pointe passée
Efficacité de l'amplificateur de classe H par rapport aux autres classes
Efficacité de l'amplificateur de classe H se situe généralement entre les conceptions traditionnelles de classe AB et les conceptions de commutation de classe D. Étant donné que l'étage de sortie passe la majeure partie de son temps de fonctionnement sur le rail à basse tension, la dissipation de puissance moyenne est réduite par rapport à un amplificateur fixe de classe AB à rail unique, tandis que l'étage de sortie linéaire évite toujours les artefacts de commutation haute fréquence que certaines applications préfèrent minimiser.
Quelle est l’efficacité d’un amplificateur de classe H
Un amplificateur de classe H est généralement considéré comme plus efficace qu'un amplificateur de classe AB comparable, car les dispositifs de sortie passent la majorité du temps de fonctionnement à travailler sur un rail à basse tension plutôt qu'un seul rail haute tension fixe, réduisant ainsi la dissipation thermique moyenne à travers le matériel de programme typique.
Production de chaleur et gestion thermique
Parce que Efficacité de l'amplificateur de puissance de classe H s'améliore à mesure qu'une plus grande partie du signal reste sur le rail inférieur, la génération de chaleur est généralement réduite par rapport à une conception équivalente de classe AB fonctionnant au même niveau de sortie. Cela a des implications pratiques sur les exigences de refroidissement, la taille du châssis et la fiabilité des composants à long terme dans les applications à service continu telles que la sonorisation en tournée ou les systèmes d'installation fixe.
Un amplificateur de classe H chauffe-t-il
Un amplificateur de classe H fonctionne généralement plus froid qu'un amplificateur de classe AB comparable dans le cadre d'un programme typique, car la plupart des opérations se produisent sur le rail d'alimentation inférieur. La production de chaleur augmente toujours à des niveaux de production soutenus plus élevés, mais l'approche de commutation de rail réduit la charge thermique moyenne par rapport à une conception à rail unique fixe.
Classe H, classe AB et classe D : une comparaison des performances
Le choix d'une classe d'amplificateur implique de peser ensemble l'efficacité, les caractéristiques sonores et la complexité de la conception plutôt que d'optimiser un seul facteur. Le graphique radar ci-dessous illustre une comparaison générale des facteurs couramment pris en compte lors de la sélection d'un amplificateur pour les applications de haut-parleurs.
Avantages et inconvénients des amplificateurs de classe H
Avantages clés
- Efficacité améliorée par rapport aux conceptions fixes de classe AB à rail unique
- Génération de chaleur réduite dans le cadre d'un programme typique, ce qui facilite les demandes de refroidissement
- Étage de sortie linéaire qui évite le bruit de commutation haute fréquence observé dans certaines conceptions de classe D
- Prend en charge des dissipateurs thermiques plus petits et des conceptions de châssis plus compactes par rapport à une sortie comparable de classe AB
Considérations pratiques et limites
- Les circuits de commutation sur rail ajoutent de la complexité à la conception par rapport à un amplificateur à rail unique
- Les transitions de commutation entre les rails doivent être bien contrôlées pour éviter les artefacts audibles
- Les gains d'efficacité sont généralement inférieurs à ceux d'une conception comparable de classe D, bien que les caractéristiques sonores diffèrent
Demandes des amplificateurs de haut-parleurs de classe H
A Amplificateur classe H pour système de sonorisation l'utilisation est courante car les systèmes de sonorisation en tournée et installés bénéficient de la combinaison d'une puissance thermique réduite, d'une taille de châssis compacte et d'un étage de sortie linéaire adapté au matériel de programme exigeant. Amplificateur classe H pour haut-parleurs les applications incluent généralement des plages de puissance moyenne à élevée où l'efficacité et la gestion thermique sont toutes deux importantes pour un fonctionnement continu.
| Application | Pourquoi la classe H convient |
|---|---|
| Systèmes audio de tournée | Inférieur heat output supports compact rack-mounted chassis |
| Installation sur site fixe | Fonctionnement fiable en continu avec besoins de refroidissement réduits |
| Moniteur de scène Systems | Étage de sortie linéaire adapté au matériel de programme dynamique |
| Audio pour événements et lieux | Équilibre entre efficacité et performances sonores pour un contenu varié |

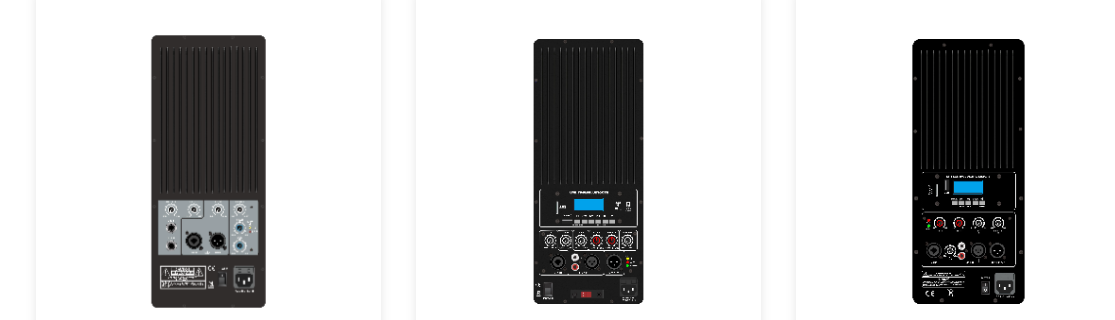

À propos de Ningbo Zhenhai Huage Electronics : fabricant d'amplificateurs de haut-parleurs de classe H
Ningbo Zhenhai Huage Electronics Co., Ltd. est une entreprise audio professionnelle qui intègre la recherche et le développement, la production et la vente, fonctionnant comme un Amplificateur de haut-parleur de classe H Manufacturer et usine d'amplificateurs de haut-parleurs de classe H. L'entreprise se concentre depuis de nombreuses années sur la production de mélangeurs de son, d'amplificateurs de puissance active, de microphones et de composants et équipements électroniques associés.
L'entreprise est spécialisée dans Amplificateur de haut-parleur personnalisé de classe H produits aux côtés de ses offres standards, en maintenant une approche commerciale centrée sur de bons produits, un bon service et une bonne réputation. Au fil des années, la société a établi des relations de coopération stables et à long terme avec de nombreuses entreprises nationales et étrangères et a fourni des services OEM pour un certain nombre de marques audio. Avec des équipes professionnelles de conception, de production et de test en place, la société prend en charge la personnalisation des produits en fonction des exigences spécifiques des clients.
Foire aux questions
T1. Qu'est-ce qu'un amplificateur de classe H ?
Un amplificateur de classe H est un amplificateur de puissance audio qui utilise plusieurs rails d'alimentation à découpage pour réduire la chaleur et améliorer l'efficacité par rapport à une conception fixe de classe AB à rail unique.
Q2. Comment fonctionne un amplificateur de classe H ?
Il surveille le signal d'entrée et commute l'étage de sortie entre un rail basse tension pour les niveaux typiques et un rail de tension plus élevée réservé aux pics de signal.
Q3. Qu’est-ce que l’amplification de classe H ?
Classe H amplification refers to the rail-switching technique that keeps the voltage across the output devices closer to the minimum needed for the current signal level, reducing wasted heat.
Q4. A quoi sert un amplificateur de puissance de classe H ?
Il est couramment utilisé dans les systèmes de haut-parleurs professionnels, y compris les applications de sonorisation en tournée, d'installation fixe et de retour de scène, où l'efficacité et la gestion thermique sont toutes deux importantes.
Q5. Quels sont les avantages des amplificateurs de classe H ?
Les avantages incluent une efficacité améliorée par rapport à la classe AB, une génération de chaleur réduite, un étage de sortie linéaire sans bruit de commutation haute fréquence et la prise en charge de conceptions de châssis plus compactes.
Q6. Quels sont les inconvénients des amplificateurs de classe H ?
Les circuits de commutation ferroviaire ajoutent de la complexité à la conception, et les transitions de commutation doivent être soigneusement contrôlées, tandis que l'efficacité globale reste généralement inférieure à celle d'une conception comparable de classe D.
Q7. Quelle est l’efficacité d’un amplificateur de classe H ?
Classe H amplifiers are generally more efficient than Class AB amplifiers because the output stage spends most operating time on a lower voltage rail, though efficiency is typically lower than Class D designs.
Q8. Un amplificateur de classe H chauffe-t-il ?
Un amplificateur de classe H fonctionne généralement moins bien qu'un amplificateur de classe AB comparable dans le cadre d'un programme typique, car la majeure partie du contenu du signal est gérée sur le rail d'alimentation inférieur.
Q9. Comment la classe H réduit-elle la chaleur ?
Il réduit la chaleur en minimisant la différence de tension entre le rail d'alimentation et le signal de sortie, en passant à un rail supérieur uniquement lorsque le signal nécessite réellement une marge supplémentaire.
Q10. Quelle est la consommation d’énergie d’un amplificateur de classe H ?
La consommation d'énergie dépend du modèle spécifique, de la puissance de sortie et du matériel du programme, bien que la conception à commutation de rail réduit généralement la consommation moyenne par rapport à un amplificateur fixe à un seul rail de sortie similaire.
